高壓戶內外真空斷路器因其滅弧介質和滅弧后觸頭間隙的絕緣介質都是高真空而得名；其具有體積小、重量輕、適用于頻繁操作、滅弧不用檢修的長處，在配電網中使用較為遍及。

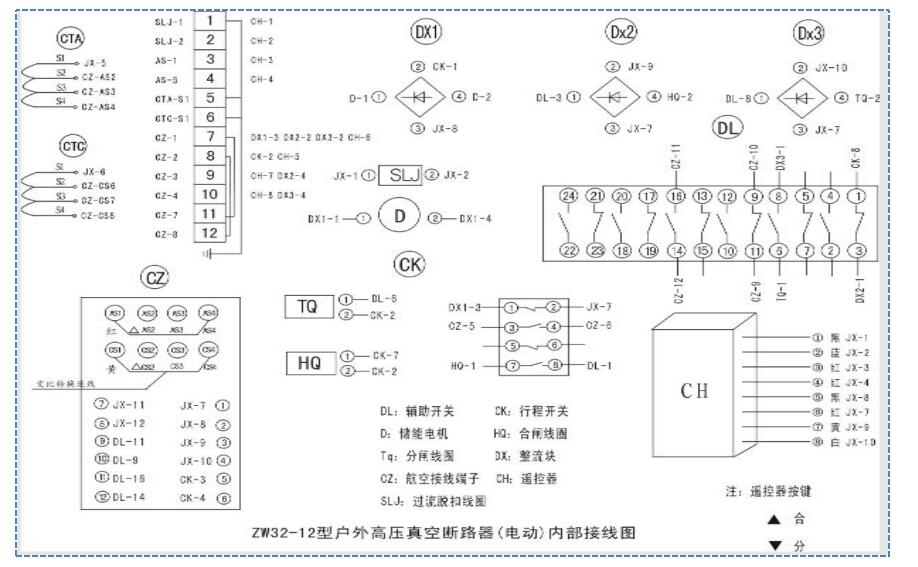

高壓戶內外真空斷路器接線圖

高壓戶內外真空斷路器接線方法

一、板前接線

板前接線方法為斷路器的默認接線方法，如選用板前接線方法，無需做特殊闡明。用戶可在斷路器裝置于成套設備之前，即在斷路器基座的銜接板上直接銜接電源線及負載線，用螺釘緊固的接線。

二、板后接線

板后接線是指在斷路器裝置于成套設備內時，在斷路器基座上的銜接板通過裝置板的螺栓上接電源線和負載線。其最大的特點是能夠在更換或維修斷路器時，不必重新接線，只須將前級電源斷開。因?yàn)樵摻Y(jié)構特殊，產品出廠時已按規劃要求配置了專用的裝置板和裝置螺釘及接線螺釘。需求特別注意的是，因?yàn)榇笕萘繑嗦菲饔|摸的可靠性將直接影響斷路器的正常運用，因而裝置時有必要引起注重，嚴厲按制造廠要求進行裝置。

三、刺進式接線

刺進式接線是指在成套設備的裝置板上，先行裝置一個帶六個插座裝置座，與斷路器的銜接板上的6個插座配套運用。裝置座的面上有銜接板或裝置座后面有螺栓，裝置座預先接上電源和負載線。運用時，用戶可將斷路器直接刺進裝置座進行運用。如斷路器損壞，僅需拔出更換即可。其更換時間比板前、板后接線要短，且便利。但因?yàn)榇踢M(jìn)式接線斷路器的插、拔需求必定的人力，因而現在世界各國的刺進式產品，最大殼架電流為400安。

四、抽屜式接線

抽屜式接線一般用于萬能式斷路器的裝置，斷路器的進出抽屜由搖桿順時或逆時轉動完成，在主回路和二次回路中均選用刺進式結構，省略了固定式裝置所有必要的隔離器，可做到一機二用，進步運用的經濟性，在增加安全性和可靠性的同時，也給操作及維護帶來極大便利。萬能式斷路器可選用板前（垂直）、板后（水平）接線這兩種固定式接線方法，也可選用抽屜式接線方法。
