在桂林供電局運用的GZX-40.5kV型高壓充氣柜在某次操作時一再出現二次回路缺點，表現在直流轉化器報警，引起高壓充氣柜二次控制回路失電，嚴格要求電網穩定供電。
針對上述問題，除對開關柜內直流電源模塊間斷整體轉化外，尚無有用處理方法，且電源模塊的轉化對整個產品作業成本及供電穩定性都將產生晦氣影響。因此，亟需一種低成本、高效、穩定的方法來改善缺點日益凸顯的情況。
1.高壓充氣柜概述
1.1高壓充氣柜整體結構
GZX-40.5kV柜式氣體絕緣金屬封鎖開關設備（簡稱高壓充氣柜)為SF6氣體絕緣金屬外殼固定式開關柜，是三相交流母線分段的戶內成套設備，其結構如圖1所示。
圖1所示高壓充氣柜首要由斷路器室、二次室、CT室及柜后電纜室組成，上述幾部分一同協作完成對供電系統和負荷的控制、何護及檢測。
1.2直流電源在開關柜中的作用
高壓充氣柜采用的SET系列直流-直流轉化開關電源由深圳斯特克電子技術開發有限公司開發，適用于尋呼機功放、電力系統、集群系統、移動通訊基站等通訊系統領域。電力系統中，該電源模塊首要用于開關柜內二次信號回路及PLC控制器電能供應，完成后臺機和維護設備對開關柜情況的實時監控及控制。
2.存在問題及緣由剖析
2.1存在問題

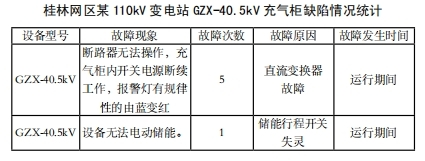

桂林網區某110kV變電站現有的高壓充氣柜缺點頻發，依據作業值班人員提供的數據，該類型高壓充氣柜僅2012~2013期間產生缺點次數及實踐缺點部位(表所示)。
由表1可知，該類型高壓充氣柜在同一110kV變電站一年時間同一缺點產生率高達82.3%，已嚴格影響到供電穩定性。
2.2緣由剖析
2.2.1開關電源模塊散熱規劃不合理:直流轉化器的過熱維護值為80℃。當溫度抵達70℃時，設備缺點報警燈亮，過熱維護不動作;當溫度抵達80℃時，設備缺點報警燈持續亮，過熱維護動作，堵截電源，設備作業指示燈滅。經查詢剖析，該電源模塊內部元器件規劃過分緊湊，引起散熱不良，構成其一再退出作業。
2.2.2作業環境影響:該110kV變電站地處工業中心，其四周粉塵污染嚴格，在這種作業環境下，開關電源因為靜電吸附緣由極易構成內部粉塵堆積，然后引起開關電源IGBT等開關元件散熱功用降落，觸發電源模塊熱維護發動。因此，杰出的防塵方法對前進開關電源散熱功用有較好的作用。
3.改善方法

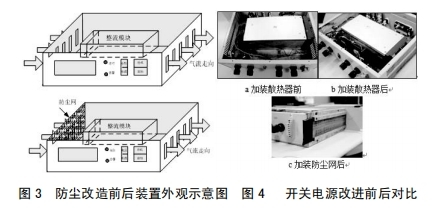

3.1在設備功率元件一側加裝散熱片，并于散熱片上面裝設常規風扇，然后擴展散熱面積，加強空氣流通，起到散熱降溫作用，如圖3所示改善前后標明圖。
3.2在設備本體進風孔加防塵網，避免塵土進入設備內部，設備維護人員定時對濾網間斷清掃，然后減輕元器件外表覆塵，利于設備正常散熱，如圖3所示加裝防塵網后開關電源標明圖。對設備施行上述改善后，其改善前后對比如圖4所示。
4.施行成果

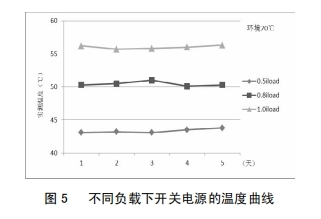

改善后，為考證改善作用，對開關電源分別在0.5倍、0.8倍及1.0倍負載下間斷了為期5天的帶負荷實驗，圖5為不同負載下開關電源的溫度曲線，由圖5可知，跟著負荷的增大，開關電源問題整體呈上升趨向;負載不變的情況下，同一溫度曲線根柢堅持滑潤;開關電源在額定負載下作業，最高溫度不超越57℃，未達報警值，開關電源穩定性得到明顯前進。
5.結論
5.1散熱不良是引起開關電源缺點頻發的首要緣由。
5.2加裝散熱片及防塵網有用的加強了開關電源的散熱功用，開關電源的整體功用得到了優化。
5.3為進一步進步開關電源的功用，倡議相關人員定時對新裝防塵網間斷清算，以增強開關電源的空氣流通。
5.4本文提出的散熱及防塵改善方法對其它應用也有一定自創含義。
