高壓直流系統以其經濟性、穩定性和可調理性等優勢，在許多輸電領域具有杰出的展開前景，根據換流原理的高壓直流開斷方法，經過在斷口疊加反向的高頻電流，使電弧電流過零后暫停，是高壓直流開斷的有用方法之一。
大多認為高壓戶內外真空斷路器開斷電流的極限在于其電流改變率di/dt，有學者經過多種換流支路參數進行試驗并得出定論：根據換流原理的高壓戶內外真空斷路器的開斷極限由所開斷的電流值和換流時間選擇。
有學者使用CMOS高速攝像機觀測了根據換流原理的高壓真空直流開斷進程中電弧的形狀及搬運進程，結果表明當注入相等的電弧能量，換流頻率挑選較低時，電流搬運時間變長，電弧形狀演化較慢，有利于電弧暫停后電極空地介質絕緣強度的康復。但在開斷數十kA的大電流時，電極急劇加熱，在電極空地將產生更多的金屬蒸氣和離子，比較電流搬運時間的影響，電流零點時間的粒子密度更大程度上取決于開斷電流的大小。
現在根據換流原理的高壓直流真空開斷研討較多，但短少換流投入時間、換流時間與最小安全開距等換流參數的概念及細節的深究，定論也短少滿足的論證。
跟著快速操動組織的展開，機械式斷路器現已能夠完成快速開斷，技術愈加老到。根據換流原理的機械式高壓戶內外真空斷路器，其換流時間與最小安全開距的合作是選擇開關能否成功開斷的要害，最小安全開距是機械式高壓戶內外真空斷路器規劃的重要參看根據。此外，某種意義上能夠認為換流時間和最小安全開距是選擇電弧暫停后兩電極間的介質康復強度的要害因素之一。
換流時間與換流電流幅值及電弧電流過零前電流改變率相關，二階微分方程無法解出含動態真空電弧特征的開斷進程。大連理工大學電氣工程學院、國網遼寧省電力有限公司電力科學研討院的研討人員，以根據換流原理的機械式高壓戶內外真空斷路器為研討布景，界說并分析了換流時間、換流時間、換流比等換流參數以及它們與最小安全開距的聯絡，經過直流開斷試驗分析不同換流參數對開斷功用的影響。

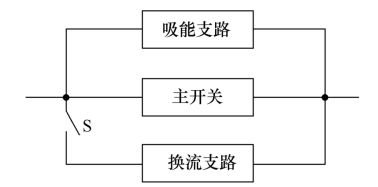

圖1 根據換流原理的機械式高壓戶內外真空斷路器的根柢結構

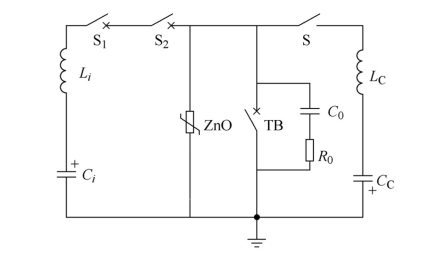

圖2 直流開斷試驗回路
研討人員最終得出以下定論：
1）換流時間挑選過早會導致電弧因觸頭開距短少而重燃，試驗條件下，換流頻率3kHz，開斷5kA直流電流，換流時間最早約為0.193ms，最小安全開距約為0.60mm。
2）當換流頻率和換流比一守時，跟著開斷電流幅值的增大，換流時間不變，斷口康復電壓增大而介質康復強度較低，對最小安全開距的要求近似呈線性添加。
3）當換流比相一起，跟著換流頻率的添加，換流時間明顯縮短，加重開斷擔負。此時最小安全開距與換流電容預充電壓及斷口康復電壓相關。
4）當換流頻率相一起，跟著換流比的添加，對最小安全開距有更高的要求。
